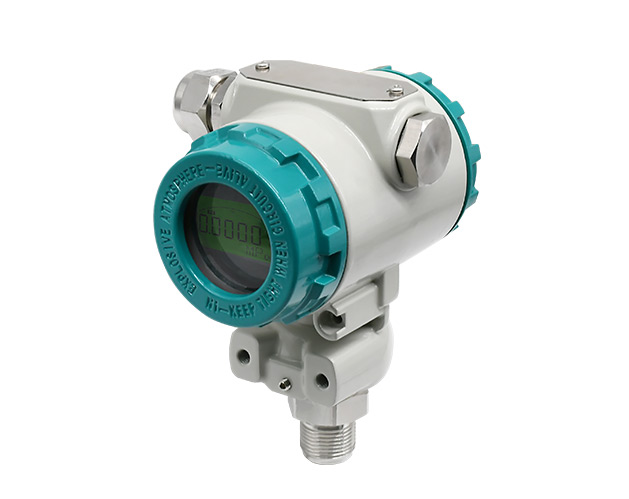

ACP03 — серия преобразователей давления

ACP03 — серия преобразователей давления с диффузионным кремниевым чувствительным элементом, обработкой сигнала и температурной компенсацией.

Скачать техническую карточку · PDF Обсудить подбор

Характеристики и совместимость проверяют для выбранного исполнения.

Технические характеристики ACP03

Тип прибора	преобразователь давления
Напряжение питания	24 В пост. тока
Перегрузочная способность	150 % полной шкалы
Погрешность	±0,5 % полной шкалы
Вариант присоединения	M20×1,5
Пример обозначения исполнения	ACP03Y0010A3R10
Максимальное сопротивление нагрузки токового выхода	800 Ом
Сопротивление нагрузки выхода напряжения	не менее 5 кОм

Данные относятся к указанной модели или серии. Варианты диапазонов, питания и выходов выбирают по полному обозначению исполнения. Типичные значения сохраняют свой статус и не заменяют условия калибровки.

Особенности применения

Измерение избыточного, вакуумметрического или абсолютного давления совместимых жидкостей и газов в технологических установках, трубопроводах, системах водоснабжения и промышленной автоматике.

Техническая карточка на русском языке

Изображение ACP03, технические параметры и контакты для подбора — в одном PDF-файле.

Скачать русскую техническую карточку · PDF

Все технические карточки · Найти другую модель

Подбор и интеграция

Укажите абсолютное или избыточное давление, рабочую среду, допустимую перегрузку, резьбу, питание и выходной сигнал. Совместимость с жидкостью или газом проверяют по материалам чувствительного элемента и уплотнений.
