Вакуумные датчики и вакуумметры ASAIR
Линейка AGP — от пьезорезистивных датчиков до комбинированных вакуумметров Пирани + холодный катод. Русские руководства и паспорта доступны в технической библиотеке.
Модели в каталоге
AGP4000 — комбинированный вакуумметр
Пирани + холодный катод
- Диапазон1×10⁻⁴ … 1×10⁵ Па
- ТочностьПо паспорту серии
- Выход0–10 В, Modbus RTU
AGP21 — ёмкостной вакуумметр
Мембранно-ёмкостный принцип
- Диапазон0–1 … 0–1000 Torr
- Точность±0,3% (по паспорту)
- ВыходModbus RTU, 0–10 В
AGP3200 — комбинированный Пирани
Абсолютное давление
- Диапазон0,05 Па … 120 кПа
- Точность±5% (серия AGP3)
- Выход0–10 В, Modbus RTU

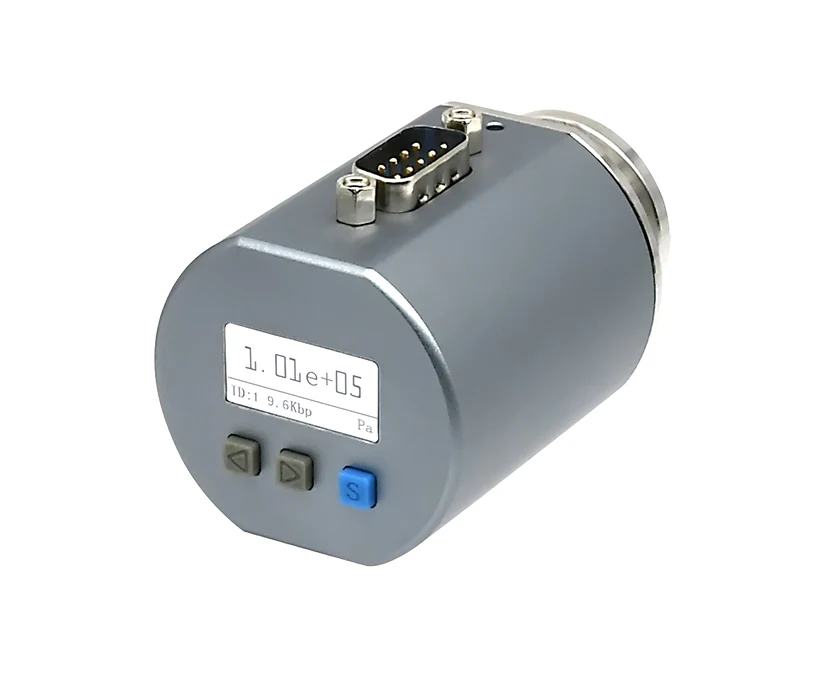

AGP3000 — вакуумметр Пирани
С монитором
- Диапазон1×10⁵ … 1 Па
- Точность±5%
- ВыходModbus RTU, дисплей
AGP11 — пьезорезистивный вакуумметр
Не зависит от типа газа
- Диапазон0–100 / 0–1000 мм рт. ст.
- Точность±0,5% ВПИ
- Выход0–10 В, дисплей
Сводная таблица характеристик
| Модель | Принцип | Диапазон | Точность | Выход | Особенности |
|---|---|---|---|---|---|
| AGP4000 | Пирани + холодный катод | 1×10⁻⁴ … 1×10⁵ Па | По руководству | 0–10 В, Modbus RTU, TFT | KF, RS485 |
| AGP3200 | Комбинированный Пирани | 0,05 Па … 120 кПа | ±5% (серия AGP3) | 0–10 В, Modbus RTU | TFT, RS485 |

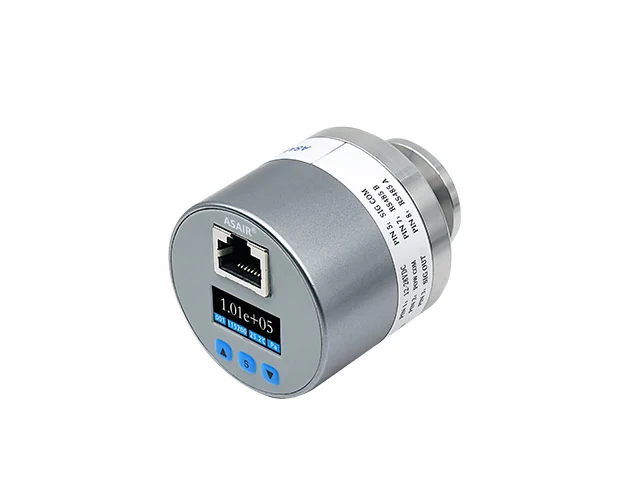

| AGP3100 | Комбинированный Пирани | 1×10⁵ … 0,1 Па | ±30% (широкий диап.) | 0–10 В, Modbus RTU | TFT |
| AGP3000 | Пирани | 1×10⁵ … 1 Па | ±5% | Modbus RTU, дисплей | RS485 |
| AGP21 | Мембранно-ёмкостный | 0–1 … 1000 Torr | ±0,3% | Modbus RTU, 0–10 В | TFT, KF |
| AGP11 | Пьезорезистивный | 0–100 / 0–1000 мм рт. ст. | ±0,5% ВПИ | 0–10 В, дисплей | KF / VCR |

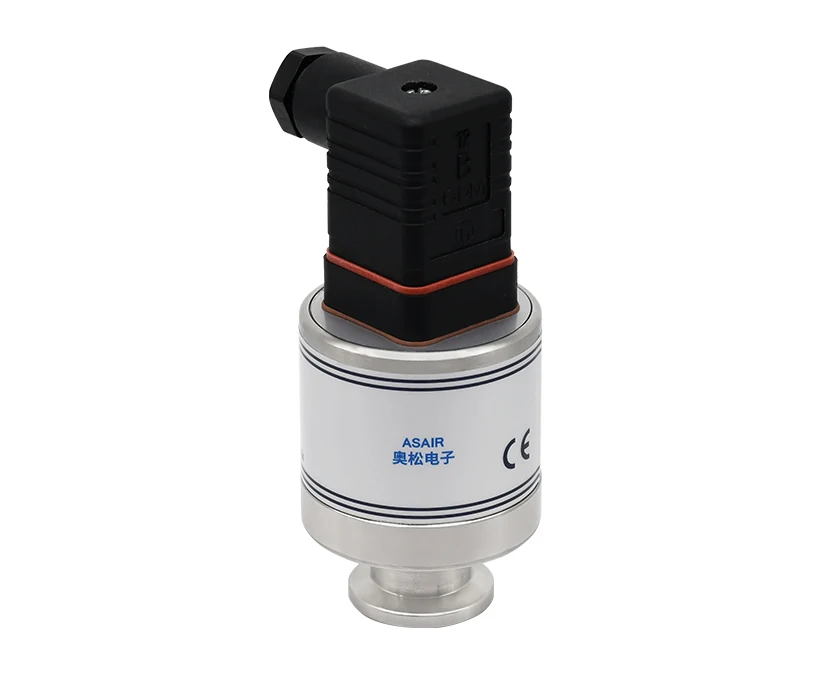

| AGP10 | Пьезорезистивный | 0–100 / 0–1000 мм рт. ст. | ±0,5% ВПИ | Аналоговый выход | Компактный корпус |
Параметры приведены по руководствам ASAIR и RU PDF из технической библиотеки. Уточняйте исполнение при заказе.
Датчики Пирани (AGP3000–3200)
Тепловой принцип: зависимость теплопередачи от давления газа. Диапазон среднего вакуума. Показания газозависимы — учитывайте состав среды.
Комбинированный AGP4000
Объединяет Пирани и холодный катод для непрерывного контроля от среднего до высокого вакуума без смены датчика на установке.
Ёмкостной AGP21
Мембранно-ёмкостный принцип для точного измерения в диапазонах до атмосферного давления. Исполнения 0–1 … 0–1000 Torr, точность ±0,3%.
Монтаж и эксплуатация
- Ориентация датчика и вакуумная гигиена влияют на стабильность показаний
- Присоединения KF16, KF25, VCR — подбор по схеме установки
- Калибровка по регламенту предприятия; поверка — по требованиям заказчика
- Подключение к ПЛК: RS485 Modbus RTU, аналог 0–10 В
