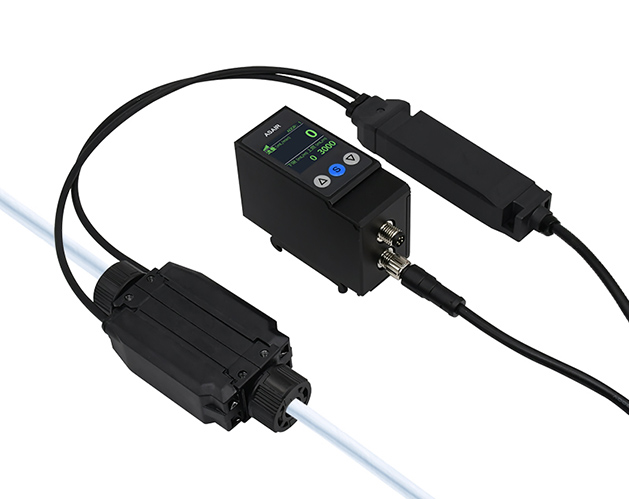

AFU2 — серия ультразвуковых расходомеров жидкости

AFU2 — накладной ультразвуковой расходомер для малых потоков жидкости. Датчик устанавливается снаружи трубки без её разрезания и без контакта со средой. Принцип измерения основан на разности времени прохождения ультразвука по потоку и против него.

Скачать техническую карточку · PDF Обсудить подбор

Характеристики и совместимость проверяют для выбранного исполнения.

Технические характеристики AFU2

Принцип	Ультразвуковой, времяимпульсный; накладной монтаж
AFU2063xxR	Трубка 6,35 мм; диапазон 0–3000 мл/мин
AFU2080xxR	Трубка 8 мм; диапазон 0–8000 мл/мин
Повторяемость при времени отклика 1 с	±0,5 % полной шкалы
Время отклика	50; 100; 500 мс; 1; 2,5; 5; 10; 30 с, настраивается
Трубопровод	Жёсткие пластиковые трубки PFA, PTFE и совместимые материалы
Среды	Вода, масло, технологические растворы — при проверке совместимости
Температура жидкости	0…+100 °C
Температура окружающей среды	−10…+50 °C
Рабочая влажность	35–85 % отн. влажности, без конденсации
Корпус	Датчик — PPS; контроллер — алюминиевый сплав
Степень защиты	IP67
Питание	12–24 В постоянного тока
Интерфейс	RS-485, Modbus RTU
Аналоговый выход	4–20 мА, нагрузка до 600 Ом
Дискретный выход	NPN с открытым коллектором

Данные относятся к указанной модели или серии. Варианты диапазонов, питания и выходов выбирают по полному обозначению исполнения. Типичные значения сохраняют свой статус и не заменяют условия калибровки.

Техническая карточка на русском языке

Изображение AFU2, технические параметры и контакты для подбора — в одном PDF-файле.

Скачать русскую техническую карточку · PDF

Все технические карточки · Найти другую модель

Подбор и интеграция

Укажите жидкость, вязкость, температуру, расход, диаметр трубы и материалы, контактирующие со средой. Выберите измерительный принцип и выход, подходящие для вашего технологического контура.
