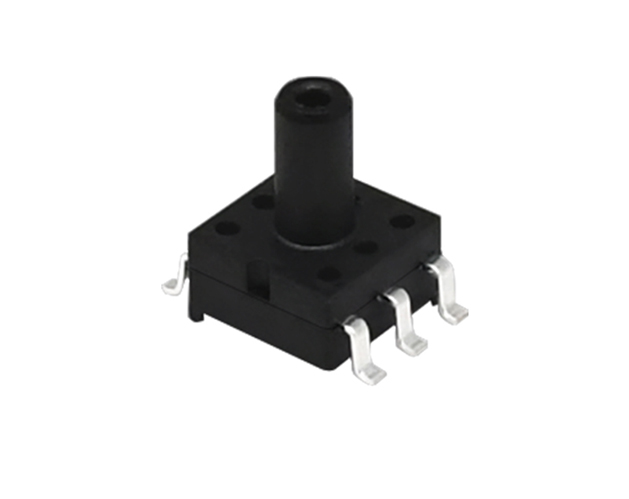

AGR10 — датчик избыточного давления

AGR10 — миниатюрный пьезорезистивный MEMS-сенсор избыточного давления в корпусе SOP6.

Скачать техническую карточку · PDF Обсудить подбор

Характеристики и совместимость проверяют для выбранного исполнения.

Технические характеристики AGR10

Номинальный диапазон	0–10 кПа
Напряжение питания	5–15 В постоянного тока
Ток питания	1–3 мА
Выходной сигнал при полном диапазоне	35–65 мВ
Сопротивление моста	4000–6000 Ом
Рабочая температура	−30…+100 °C
Температурный коэффициент	1600–2800 млн⁻¹/°C
Гистерезис и повторяемость	±0,3 % полной шкалы
Долговременная стабильность	0,2 % полной шкалы в год
Корпус	SOP6

Данные относятся к указанной модели или серии. Варианты диапазонов, питания и выходов выбирают по полному обозначению исполнения. Типичные значения сохраняют свой статус и не заменяют условия калибровки.

Особенности применения

Деформация кремниевой мембраны изменяет сопротивление пьезорезистивного моста. На выходе формируется дифференциальный аналоговый сигнал, пропорциональный избыточному давлению.

Особенности: медицинское и лабораторное оборудование; контроль давления в бытовой технике; автомобильная электроника; промышленное измерение вакуума и давления.

Неусиленный мостовой аналоговый выход требует инструментального усилителя или АЦП с дифференциальным входом. Разводка платы должна минимизировать наводки и механические напряжения корпуса.

Техническая карточка на русском языке

Изображение AGR10, технические параметры и контакты для подбора — в одном PDF-файле.

Скачать русскую техническую карточку · PDF

Все технические карточки · Найти другую модель

Подбор и интеграция

Укажите абсолютное или избыточное давление, рабочую среду, допустимую перегрузку, резьбу, питание и выходной сигнал. Совместимость с жидкостью или газом проверяют по материалам чувствительного элемента и уплотнений.
