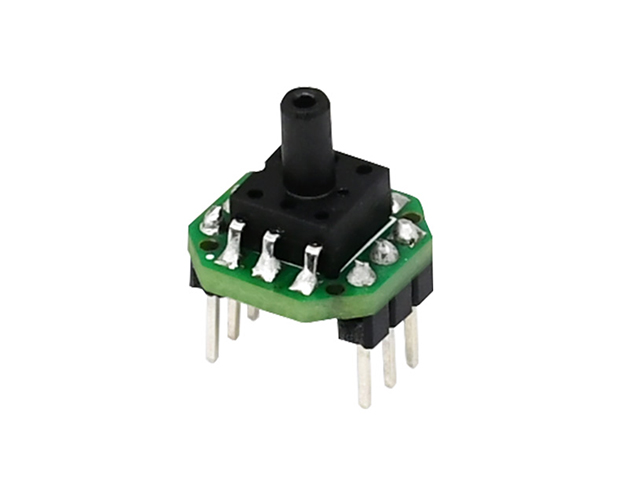

AGR12 — датчик давления

AGR12 — семейство цифровых и аналоговых датчиков давления для неагрессивных газов с диапазонами до ±100 кПа.

Скачать техническую карточку · PDF Обсудить подбор

Характеристики и совместимость проверяют для выбранного исполнения.

Технические характеристики AGR12

Диапазоны семейства	от −100 до +100 кПа
Напряжение питания исполнения I²C	4,75–5,25 В; типично 5 В
Типичный ток при 25 °C	3,8 мА
Рабочая температура	−30…+100 °C
Погрешность семейства	±2,5 % диапазона
Интерфейсы семейства	I²C, аналоговый или пропорциональный выход
Допустимый ток выходной нагрузки	не более 5 мА
Измеряемая среда	неагрессивные газы

Данные относятся к указанной модели или серии. Варианты диапазонов, питания и выходов выбирают по полному обозначению исполнения. Типичные значения сохраняют свой статус и не заменяют условия калибровки.

Особенности применения

Пьезорезистивный чувствительный элемент и встроенная цифровая компенсация преобразуют давление в нормированный аналоговый или цифровой сигнал.

Особенности: медицинское оборудование; пневматические системы; бытовая и климатическая техника; промышленная автоматика.

Для исполнения I²C используются выводы VCC, GND, SCL и SDA; два вывода не подключены. Линии имеют встроенные подтягивающие резисторы 4,7 кОм и выходы с открытым стоком.

Техническая карточка на русском языке

Изображение AGR12, технические параметры и контакты для подбора — в одном PDF-файле.

Скачать русскую техническую карточку · PDF

Все технические карточки · Найти другую модель

Подбор и интеграция

Укажите абсолютное или избыточное давление, рабочую среду, допустимую перегрузку, резьбу, питание и выходной сигнал. Совместимость с жидкостью или газом проверяют по материалам чувствительного элемента и уплотнений.
