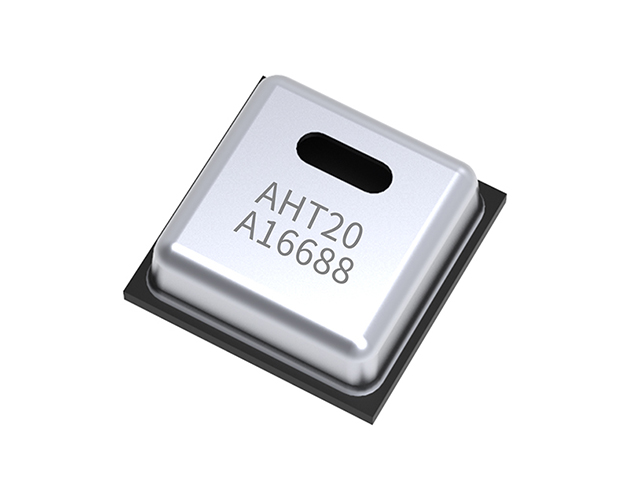

AHT20 — интегрированный датчик температуры и влажности

AHT20 — компактный цифровой чип измерения температуры и относительной влажности с интерфейсом I²C.

Скачать техническую карточку · PDF Обсудить подбор

Характеристики и совместимость проверяют для выбранного исполнения.

Технические характеристики AHT20

Диапазон температуры	−40…+120 °C
Диапазон относительной влажности	0–100 %
Типичная погрешность температуры	±0,3 °C
Типичная погрешность влажности при 25 °C	±2 %
Разрешение температуры	0,01 °C
Разрешение влажности	0,024 %
Повторяемость	±0,1 °C; ±0,1 %
Гистерезис	±0,1 °C; ±1 %
Время отклика	температура 5–30 с; влажность 8–30 с
Долговременный дрейф	менее 0,1 °C/год; менее 1 %/год
Напряжение питания	2,2–5,5 В
Габариты корпуса	3 × 3 × 1 мм

Данные относятся к указанной модели или серии. Варианты диапазонов, питания и выходов выбирают по полному обозначению исполнения. Типичные значения сохраняют свой статус и не заменяют условия калибровки.

Особенности применения

Емкостный чувствительный элемент влажности и температурный сенсор объединены с АЦП и цифровой обработкой в корпусе для поверхностного монтажа.

Особенности: бытовая техника; метеостанции и регистраторы; оборудование ОВиК; встраиваемая электроника и интернет вещей.

Интерфейс I²C. Выводы: VDD, SCL, SDA, GND; выводы NC не подключают. Развязывающий конденсатор размещают максимально близко к питанию датчика.

Техническая карточка на русском языке

Изображение AHT20, технические параметры и контакты для подбора — в одном PDF-файле.

Скачать русскую техническую карточку · PDF

Все технические карточки · Найти другую модель

Подбор и интеграция

Укажите диапазон температуры и влажности, допустимую погрешность, условия конденсации, питание, интерфейс и способ установки. Для инфракрасных термометров дополнительно нужны материал поверхности и расстояние до объекта.
