AHT25 — интегрированный датчик температуры и влажности

AHT25 — цифровой модуль температуры и относительной влажности на гибкой плате с интерфейсом I²C.

Скачать техническую карточку · PDF Обсудить подбор

Характеристики и совместимость проверяют для выбранного исполнения.

Технические характеристики AHT25

Диапазон температуры	−40…+80 °C
Диапазон относительной влажности	0–100 %
Типичная погрешность температуры	±0,3 °C
Типичная погрешность влажности при 25 °C	±2 %
Разрешение температуры	0,01 °C
Разрешение влажности	0,024 %
Напряжение питания	2,2–5,5 В
Интерфейс	I²C

Данные относятся к указанной модели или серии. Варианты диапазонов, питания и выходов выбирают по полному обозначению исполнения. Типичные значения сохраняют свой статус и не заменяют условия калибровки.

Особенности применения

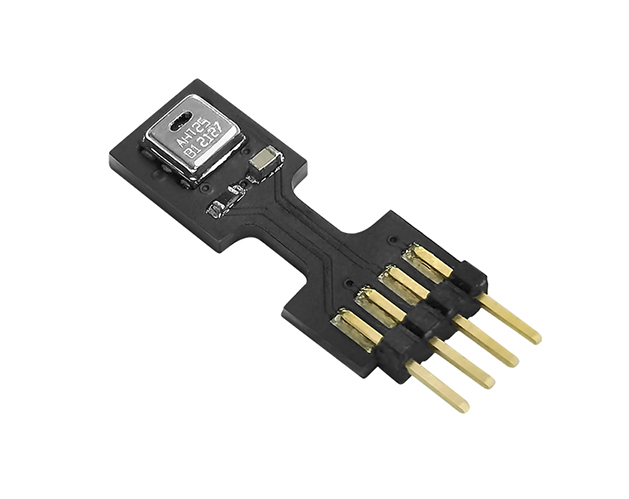

Чувствительный чип установлен на выносной гибкой плате, что позволяет отделить точку измерения от основной электроники и уменьшить влияние ее нагрева.

Особенности: компактная бытовая техника; климатические приборы; регистраторы и контроллеры; встраиваемые измерительные модули.

Четыре линии: VDD, SDA, GND и SCL. Гибкую плату не перегибают около чувствительного элемента и контактных площадок.

Техническая карточка на русском языке

Изображение AHT25, технические параметры и контакты для подбора — в одном PDF-файле.

Скачать русскую техническую карточку · PDF

Все технические карточки · Найти другую модель

Подбор и интеграция

Укажите диапазон температуры и влажности, допустимую погрешность, условия конденсации, питание, интерфейс и способ установки. Для инфракрасных термометров дополнительно нужны материал поверхности и расстояние до объекта.
