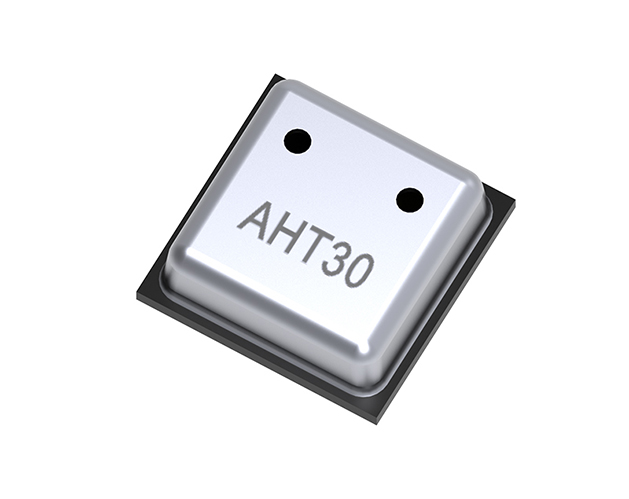

AHT30 — интегрированный датчик температуры и влажности

AHT30 — цифровой чип температуры и относительной влажности с I²C для широкого температурного диапазона.

Скачать техническую карточку · PDF Обсудить подбор

Характеристики и совместимость проверяют для выбранного исполнения.

Технические характеристики AHT30

Диапазон температуры	−40…+120 °C
Диапазон относительной влажности	0–100 %
Типичная погрешность температуры	±0,5 °C
Типичная погрешность влажности при 25 °C	±3 %
Разрешение температуры	0,01 °C
Разрешение влажности	0,024 %
Повторяемость	±0,1 °C; ±0,1 %
Гистерезис	±0,1 °C; ±1 %
Время отклика	температура 5–30 с; влажность 8–30 с
Долговременный дрейф	менее 0,1 °C/год; менее 1 %/год
Напряжение питания	2,2–5,5 В

Данные относятся к указанной модели или серии. Варианты диапазонов, питания и выходов выбирают по полному обозначению исполнения. Типичные значения сохраняют свой статус и не заменяют условия калибровки.

Особенности применения

Емкостный элемент влажности, температурный сенсор и цифровой тракт объединены в корпусе для поверхностного монтажа.

Особенности: системы ОВиК; бытовая техника; метеорологические приборы; промышленные контроллеры.

Интерфейс I²C. Линии SDA и SCL подключают с учетом подтяжек и уровней питания ведущего контроллера.

Техническая карточка на русском языке

Изображение AHT30, технические параметры и контакты для подбора — в одном PDF-файле.

Скачать русскую техническую карточку · PDF

Все технические карточки · Найти другую модель

Подбор и интеграция

Укажите диапазон температуры и влажности, допустимую погрешность, условия конденсации, питание, интерфейс и способ установки. Для инфракрасных термометров дополнительно нужны материал поверхности и расстояние до объекта.
