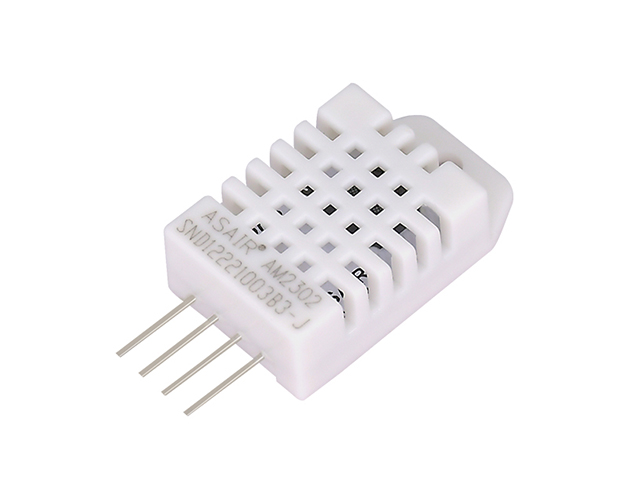

AM2302 — модуль температуры и влажности DHT22

AM2302 — цифровой датчик температуры и относительной влажности, также известный как DHT22.

Скачать техническую карточку · PDF Обсудить подбор

Характеристики и совместимость проверяют для выбранного исполнения.

Технические характеристики AM2302

Диапазон температуры	−40…+80 °C
Диапазон относительной влажности	0–99,9 %
Погрешность температуры	±0,5 °C
Погрешность влажности	±2 %
Разрешение	0,1 °C; 0,1 %
Период измерения	2 с
Повторяемость	±0,1 °C; ±0,1 %
Время отклика	менее 8 с
Напряжение питания	3,3–5,5 В
Ток в режиме ожидания	15 мкА
Ток измерения	1200 мкА

Данные относятся к указанной модели или серии. Варианты диапазонов, питания и выходов выбирают по полному обозначению исполнения. Типичные значения сохраняют свой статус и не заменяют условия калибровки.

Особенности применения

Емкостный сенсор влажности и температурный элемент соединены с цифровым контроллером, который передает измерения по однопроводной линии.

Особенности: учебные и лабораторные стенды; домашняя автоматика; метеостанции; контроллеры вентиляции и теплиц.

Однопроводный цифровой интерфейс. Выводы: VDD, DATA, NC и GND. На линии DATA устанавливают подтягивающий резистор к питанию.

Техническая карточка на русском языке

Изображение AM2302, технические параметры и контакты для подбора — в одном PDF-файле.

Скачать русскую техническую карточку · PDF

Все технические карточки · Найти другую модель

Подбор и интеграция

Укажите диапазон температуры и влажности, допустимую погрешность, условия конденсации, питание, интерфейс и способ установки. Для инфракрасных термометров дополнительно нужны материал поверхности и расстояние до объекта.
