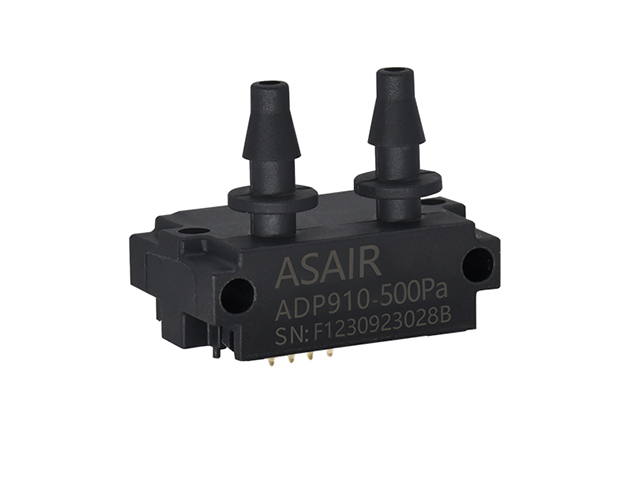

ADP910 — цифровой датчик дифференциального давления

ADP910 — цифровой датчик малых перепадов давления с боковой компоновкой штуцеров и интерфейсом I²C.

Скачать техническую карточку · PDF Обсудить подбор

Характеристики и совместимость проверяют для выбранного исполнения.

Технические характеристики ADP910

Диапазон перепада давления	−500…+500 Па
Напряжение питания	3,2–5,5 В постоянного тока
Потребляемый ток	не более 12 мА
Погрешность нуля	±0,3 Па
Погрешность	±3 % от показания
Повторяемость нуля	±0,1 Па
Повторяемость	±0,5 % от показания
Годовой дрейф нуля	менее 0,05 Па
Время отклика	менее 2 мс
Температурная компенсация	0…+50 °C
Измеряемые среды	воздух, азот, кислород; без конденсации

Данные относятся к указанной модели или серии. Варианты диапазонов, питания и выходов выбирают по полному обозначению исполнения. Типичные значения сохраняют свой статус и не заменяют условия калибровки.

Особенности применения

Тепловой принцип позволяет регистрировать двунаправленный перепад давления. Электроника компенсирует сигнал и передает результат по цифровой шине.

Особенности: вентиляционные установки; контроль фильтров и воздушных каналов; медицинская дыхательная техника; контроль давления в чистых помещениях.

Интерфейс I²C. Фильтрующий конденсатор 0,1 мкФ размещают рядом с выводами питания. Направление перепада определяют по маркировке портов.

Техническая карточка на русском языке

Изображение ADP910, технические параметры и контакты для подбора — в одном PDF-файле.

Скачать русскую техническую карточку · PDF

Все технические карточки · Найти другую модель

Подбор и интеграция

Укажите величину перепада и статическое давление в линии, газовую среду, температуру, наличие конденсата и интерфейс. При подключении соблюдайте назначение положительного и отрицательного портов.
