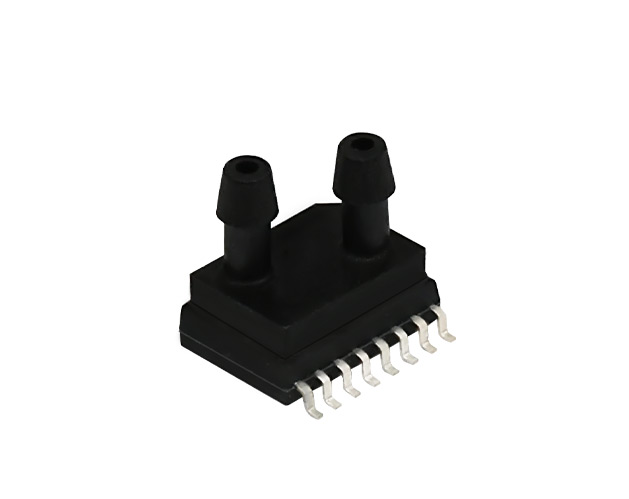

APR10 — серия датчиков дифференциального давления

APR10 — серия температурно-компенсированных кремниевых пьезорезистивных датчиков дифференциального давления со встроенной специализированной микросхемой обработки сигнала.

Скачать техническую карточку · PDF Обсудить подбор

Характеристики и совместимость проверяют для выбранного исполнения.

Технические характеристики APR10

Диапазон измерения	-10…+10 кПа
Напряжение питания	4,75…5,25 В
Погрешность	±2,5 % полной шкалы
Разрешение	14 бит
Рабочая температура	-30…+105 °C
Варианты выхода	аналоговый сигнал или I²C, в зависимости от исполнения
Корпус	SOIC-16 для монтажа на печатную плату

Данные относятся к указанной модели или серии. Варианты диапазонов, питания и выходов выбирают по полному обозначению исполнения. Типичные значения сохраняют свой статус и не заменяют условия калибровки.

Особенности применения

Измерение малых перепадов давления в системах вентиляции и климатизации, медицинской аппаратуре, бытовых приборах, автомобильных системах, метеорологических приборах и промышленной автоматике.

Техническая карточка на русском языке

Изображение APR10, технические параметры и контакты для подбора — в одном PDF-файле.

Скачать русскую техническую карточку · PDF

Все технические карточки · Найти другую модель

Подбор и интеграция

Укажите величину перепада и статическое давление в линии, газовую среду, температуру, наличие конденсата и интерфейс. При подключении соблюдайте назначение положительного и отрицательного портов.
