AMS2106 — массовый расходомер газа

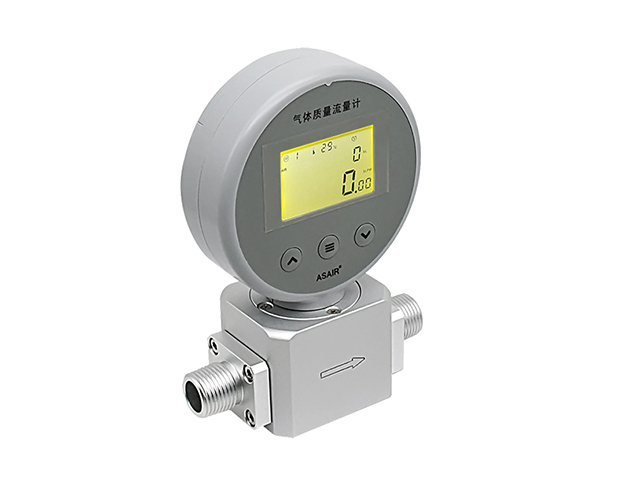

AMS2106 — цифровой массовый расходомер газа с измерением расхода и температуры, дисплеем, кнопочным меню и интерфейсом Modbus-RTU. Данные переведены по даташиту производителя AMS2106.

Скачать техническую карточку · PDF Обсудить подбор

Характеристики и совместимость проверяют для выбранного исполнения.

Технические характеристики AMS2106

Диапазон измерения	0-200 л/мин, стандартное исполнение
Точность	±3% полной шкалы
Повторяемость	0,5% полной шкалы
Время отклика	≤2 с
Питание	3 батареи AA или внешний источник 9-24 В пост. тока
Выходной сигнал	RS-485
Протокол	Modbus-RTU
Дисплей	Сегментный экран
Единицы	Накопленный расход: SL; мгновенный расход: SLPM
Максимальное рабочее давление	0,8 МПа
Потеря давления	≤2000 Па
Калибровочный газ	Воздух, стандартные условия
Разъём	Тип-C
Потребляемая мощность	≤50 мВт
Присоединение	NPT 1/2
Масса	280 г
Стандартные условия	25 °C, 1 атм
Чёрный, толстый	Экран
Белый	RS-485 B-
Красный	VCC, 9-24 В пост. тока
Зелёный	RS-485 A+
Чёрный, тонкий	GND
Диаметр корпуса дисплея	φ82±0,5 мм
Общая высота	119,5±0,8 мм
Высота корпуса сбоку	78,2 мм
Длина проточной части	98±0,8 мм
Ширина центрального блока	50 мм
Резьба	NPT 1/2
Крепёж	2-M3
Формат	RTU
Скорость по умолчанию	9600 бит/с
Стартовые биты	1 бит
Биты данных	8 бит
Стоповые биты	1 бит
Контроль чётности	Нет
Максимальный адрес	255
Коды функций	03 — чтение регистр хранения; 06 — запись одного регистр хранения
Единица расхода	0 — м³, 1 — л

Данные относятся к указанной модели или серии. Варианты диапазонов, питания и выходов выбирают по полному обозначению исполнения. Типичные значения сохраняют свой статус и не заменяют условия калибровки.

Особенности применения

Через меню CH01 задают адрес Modbus. В CH02 задают скорость обмена; заводское значение — 9600 бит/с. В CH03 выбирают единицу температуры; текущая версия поддерживает отображение в °C. В CH04 задают единицу расхода, заводская настройка — SLPM. В CH05 очищают накопленный расход.

При низком заряде батарей их нужно заменить. Дисплей не следует подвергать сильному загрязнению. Если при отсутствии расхода показание не равно нулю, проверяют запорный клапан и утечки трубопровода. При отсутствии записи расхода проверяют направление установки, открытие клапана и наличие потока. При снижении показаний проверяют засорение и при необходимости очищают или заменяют датчик. При ошибках связи проверяют проводку, скорость 9600 бит/с и исправность преобразователя RS-485.

Техническая карточка на русском языке

Изображение AMS2106, технические параметры и контакты для подбора — в одном PDF-файле.

Скачать русскую техническую карточку · PDF

Все технические карточки · Найти другую модель

Подбор и интеграция

Укажите газ, минимальный и максимальный расход, условия приведения объёма, давление, присоединение и интерфейс. Прибор для воздуха не следует автоматически считать откалиброванным для любого другого газа.

Параметры для технического запроса · Материалы по выбору оборудования

Написать специалистам ЛИКЛАБ · +7 (812) 715-00-17
