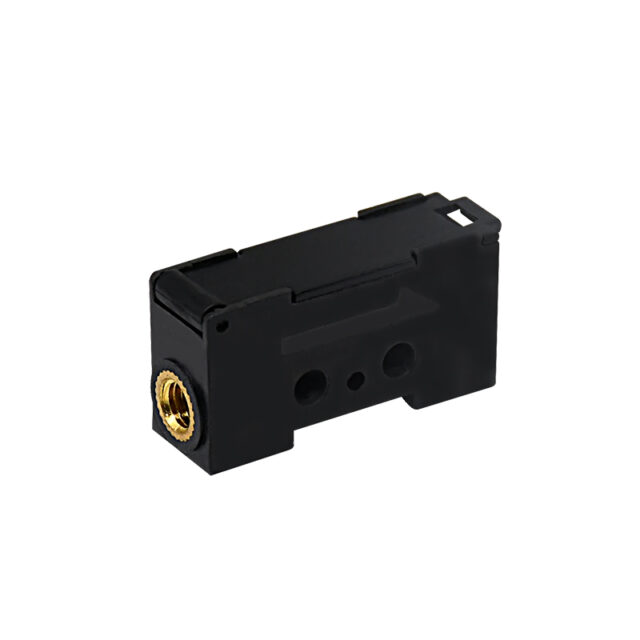

AFM0200 — датчик микропотока

AFM0200 — тепловой датчик малого расхода газа с аналоговым выходом 1–5 В и диапазоном 0–3 л/мин.

Скачать техническую карточку · PDF Обсудить подбор

Характеристики и совместимость проверяют для выбранного исполнения.

Технические характеристики AFM0200

Диапазон расхода	0–3 л/мин
Погрешность	±3 % от показания
Повторяемость	±3 % от показания
Напряжение питания	12–24 В постоянного тока
Аналоговый выход	1–5 В
Рабочее давление	−100…+200 кПа
Присоединение	резьба M5

Данные относятся к указанной модели или серии. Варианты диапазонов, питания и выходов выбирают по полному обозначению исполнения. Типичные значения сохраняют свой статус и не заменяют условия калибровки.

Особенности применения

Тепловой микромеханический чувствительный элемент регистрирует перенос тепла газовым потоком. Встроенная электроника преобразует сигнал в напряжение, пропорциональное расходу.

Особенности: газоанализаторы и пробоотборные системы; контроль продувочного газа; охлаждение электронных и лазерных узлов; лабораторные дозирующие установки.

Выходное напряжение 1–5 В подключают к аналоговому входу контроллера с общей землей. Питание 12–24 В должно быть стабилизированным и соответствовать полярности выводов.

Техническая карточка на русском языке

Изображение AFM0200, технические параметры и контакты для подбора — в одном PDF-файле.

Скачать русскую техническую карточку · PDF

Все технические карточки · Найти другую модель

Подбор и интеграция

Укажите газ, минимальный и максимальный расход, условия приведения объёма, давление, присоединение и интерфейс. Прибор для воздуха не следует автоматически считать откалиброванным для любого другого газа.
